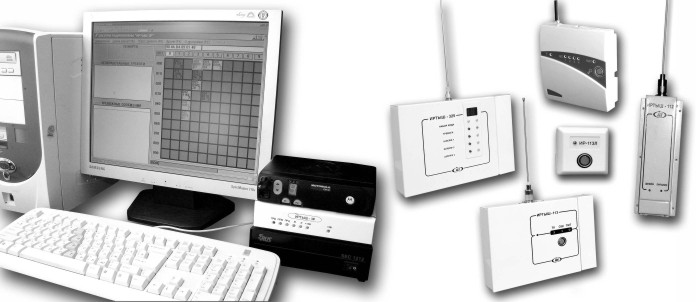

Радиосистема передачи охранно-пожарных извещений (РСПИ) «Иртыш-3Р» предназначена для создания централизованной сети охраны объектов с передачей извещений по радиоканалу. Система представляет собой программно-аппаратный комплекс, имеющий в своем составе пульт централизованного наблюдения, концентраторы и периферийные объектовые (т. е. устанавливаемые на объекте) устройства. Обмен информацией между центральным пультом и объектовыми устройствами осуществляется по эфиру (радиоканалу) и не требует какой-либо привязки к существующим сетям или прокладки новых линий связи. Этим достигается большая гибкость при создании сети охраняемых объектов.
Описание функциональных характеристик программного обеспечения «Система радиоохраны "Иртыш-3Р"» и информация, необходимая для установки и эксплуатации программного обеспечения.
Описание процессов, обеспечивающих поддержание жизненного цикла программного обеспечения «Система радиоохраны "Иртыш-3Р"» в том числе информация об устранении неисправностей, выявленных в ходе эксплуатации программного продукта, совершенствовании программного продукта, а также информация о персонале, необходимом для обеспечения такой поддержки.
Стоимость ПО можно посмотреть в прайс листе.
Руководство "АРМ оператора".
Руководство "АРМ администратора".
В отличие от многих существующих радиоохранных систем, «Иртыш-3Р» имеет очень гибкую структуру, что позволяет достигать ценового оптимума при охране объектов различной важности.
Адресная емкость системы - 16000 объектов.
Оборудование центрального пульта (ЦП) может поставляться в нескольких вариантах исполнения, в зависимости от условий размещения и диапазона рабочих частот.

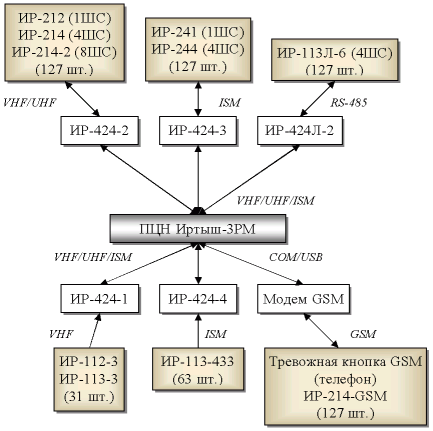

Система построена по сотовому принципу - ЦП производит обмен информацией по радиоканалу только с концентраторами. Общее количество концентраторов – до 127.
Диапазон частот обмена ЦП с концентраторами может быть:
- ISM (433,92 МГц), с мощностью передачи 10 мВт. Не требуется лицензирование частоты. В этом случае для обеспечения надежной связи и покрытия всей площади охраны концентраторы устанавливаются на высоких точках застройки и комплектуются выносными направленными антеннами.
- UHF (450-470МГц), с мощностью передачи до 4 Вт. В этом случае концентраторы менее критичны к месту установки, могут работать на штыревую антенну.
- VHF (150-170МГц), с мощностью передачи до 4 Вт. Установка концентраторов, как и в предыдущем пункте.
Каждый концентратор обслуживает до 127 объектовых приборов.
Каналы работы концентраторов с объектовыми приборами:
- Концентратор «Иртыш-424-4» производит прием информации с объектовых приборов по радиоканалу в диапазоне частот ISM (433 МГц). Обслуживает передатчики «Ир-113-433» общим количеством до 63.
- Концентратор «Иртыш-424-3» производит обмен с объектовыми приборами по радиоканалу в диапазоне частот ISM (433 МГц), выходная мощность передачи 10 мВт. Обслуживает объектовые приборы «Ир-241» и «Ир-244» общим количеством до 127.
- Концентратор «Иртыш-424-2» производит обмен с объектовыми приборами по радиоканалу VHF (150-170МГц), выходная мощность передачи 0,5 Вт. Обслуживает объектовые приборы «Ир-212», «Ир-214» общим количеством до 127.
- Концентратор «Иртыш-424-1» производит прием информации с объектовых приборов по радиоканалу в диапазоне частот VHF (150-170МГц). Обслуживает передатчики «Ир-112», «Ир-113» общим количеством до 31.
- Концентратор «Иртыш-424Л-2» производит обмен с объектовыми приборами по 2-х проводной линии связи RS-485. Обслуживает объектовые приборы «Ир-113Л-6» общим количеством до 127.
В комплект оборудования ЦП входит:
- Радиостанция базовая
- Блок питания базовый
- Блок управления радиостанцией «БУ-2»
- Блок сопряжения с компьютером «БС-2»
- Антенно-фидерное устройство базовое
- Фидер снижения с малыми потерями длиной до 30 м
- Программатор универсальный «Иртыш-П5»
- АРМ оператора «Иртыш-3Р» (АРМ офицера и АРМ администратора)
