Радиосистема передачи охранно-пожарных извещений "Иртыш 3Р"

Для передачи любых видов извещений (цифровых данных), в том числе охранных и пожарных,  на расстояния до 30 км предлагается использовать радиосистему передачи извещений (РСПИ) «Иртыш-3Р», которая выпускается с 1999 года, включена в «Перечень технических средств охраны, рекомендованных МВД России» и имеет все необходимые сертификаты.

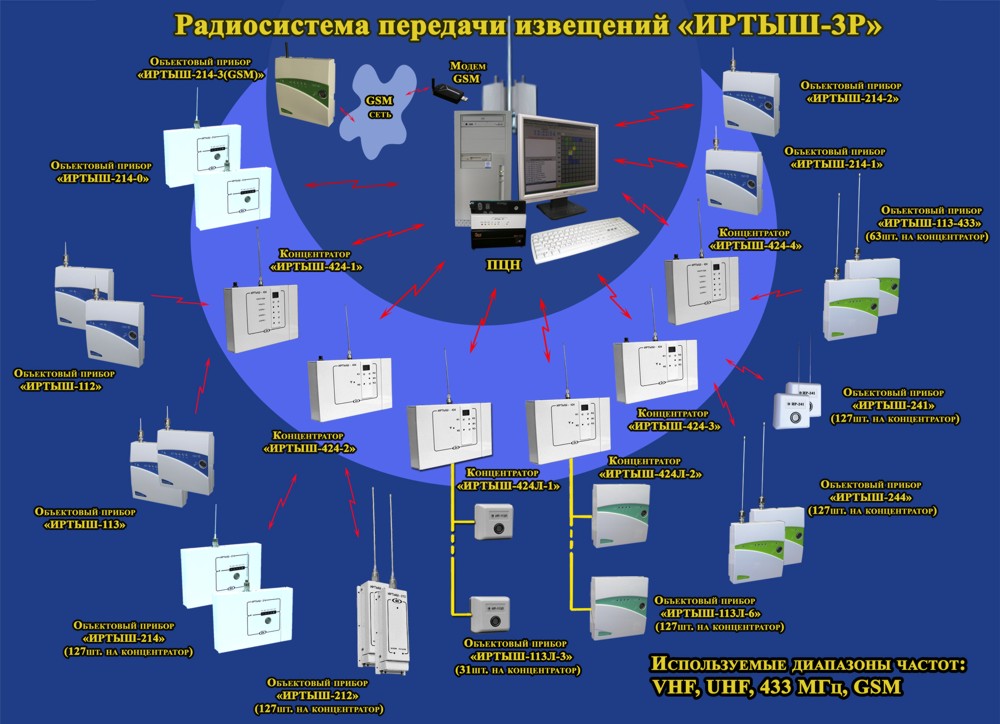

Структура системы "Иртыш 3Р"

Для передачи извещений в этой системе используется радиоканал, диапазоны используемых частот VHF(140…170 МГц), ISM(433,92МГц±0,2 %), UHF(430…450 МГц), мощность передатчиков от 10 мВт до 5 Вт. Все оборудование двунаправленное – приемопередатчики.

Система состоит из центрального пульта (ЦП), концентраторов и объектовых приборов. Принцип организации системы «сотовый» - ЦП опрашивает концентраторы, последние в свою очередь опрашивают объекты. Обмен информацией в системе происходит по синхрон-ному принципу - запрос-ответ, причем передача любой информации подтверждается сообщением о правильном приеме, оригинальный алгоритм защищен патентом (RU № 74232 U1). При помехах связи в любой из частей системы информация не теряется, а передается при очередном запросе вплоть до подтверждения приемной стороной.

Скорость передачи информации на отрезке концентратор – объектовый прибор («нижнее» звено) – 2400 бод. Полный цикл обмена концентратора с объектом составляет 0,2 с, т.е. за одну секунду может быть принята информация от 5 объектов, за 10 с – от 50 объектов.

Если необходимо принимать информацию за короткое время от большего числа объектов, добавляется еще один концентратор, который обслуживает «свои» объекты, и так далее.

ЦП собирает информацию от концентраторов со скоростью, необходимой для приема информации от всех объектовых приборов, и передает информацию в автоматизированное рабочее место (АРМ) оператора для отображения на экране монитора. Кроме того, оператор может передать на объект нужные команды или сообщения.

Концентраторы и объектовые приборы выпускаются со степенью атмосферной защиты IP65 («наружное» исполнение), для работы в диапазоне температур -20…+70°С, имеют встроенный резервный блок питания, позволяющий работать в условиях индустриальных помех и частых отключениях питающего напряжения.

Центральный пульт подключается к компьютеру по интерфейсам COM или USB, также имеет резервное питание.

Технические данные Системы

  • Адресная емкость (максимальное количество обслуживаемых объектов) – 4095
  • Диапазон рабочих частот – UHF (430 – 470 МГц) или VHF (160 – 170 МГц)
  • Выходная мощность передачи объектовых приборов 0,5 или 5 Вт
  • Тип обмена - симплексный с чередованием групповых и индивидуальных запросов
  • Время обмена между объектовым прибором и ПЦН - не более 0,5 с.

Состав Системы:

  1. пульт централизованного наблюдения (ПЦН)
  2. автоматизированное рабочее место (АРМ) дежурного офицера и администратора
  3. объектовые приемно-контрольные приборы:
    • приборы, поддерживающие двухстороннюю связь с ПЦН – приемопередатчики "Иртыш-214", "Иртыш-325", "Иртыш-212", "Иртыш-241",  "Иртыш-244".
    • приборы с односторонней передачей информации – передатчики "Иртыш-112", "Иртыш-113", "Иртыш-113-433"
    • линейные приборы с двухсторонней связью по проводам – «Иртыш-113Л»
    • концентраторы – для передатчиков – «Иртыш-424», для линейных приборов – «Иртыш-424Л»

Приемопередатчики и концентраторы общаются с ПЦН при помощи двухстороннего синхронного протокола обмена. Это означает, что ПЦН запрашивает определенный приемопередатчик и принимает ответ только от него. Такой протокол повышает устойчивость системы к приему ложных (в том числе и преднамеренно установленных) сигналов, повышает качество контроля состояния охраняемого объекта и позволяет увеличить количество охраняемых объектов на одном радиоканале. Для сокращения времени реакции на события существует групповой опрос всех приемопередатчиков. На групповой опрос центральному пульту отвечает тот объектовый прибор, на котором произошло событие (нарушение шлейфа, нападение, сдача под охрану, снятие с охраны и др.).

Опрос объектов осуществляется в автоматическом режиме под управлением компьютера. Сочетание групповых и персональных запросов обеспечивает как быструю реакцию Системы на события, так и контроль состояния всех объектов (нарушение связи, отключение сети, разряд аккумулятора и др.). Вмешательство дежурного оператора необходимо только в случае возникновения тревожного события. В запросах от ПЦН к объекту существует динамически изменяемый код, в зависимости от которого объектовый прибор кодирует свой ответ. Это защищает Систему от возможности создать имитационный сигнал с объекта.

Одними из основных достоинств Системы является ее большая помехозащищенность и гибкость. Система может работать на 7 оперативных частотах. Эти частоты подразделяются на "основную", "резервную" и "аварийные". На основной частоте происходит плановый контроль состояния объектов по стандартному алгоритму опроса. При появлении помехи на основной частоте, система автоматически переходит на резервную, не меняя алгоритма опроса. Если на объекте произошло тревожное событие, а он не может сообщить о нем ПЦН на основной или резервной частоте (попытка заглушить сигнал, временные индустриальные помехи и т.д.), то прибор переходит на аварийную частоту. Она предусмотрена только для передачи тревожных извещений, при невозможности ответить на основной или резервной частотах.

Основные достоинства системы с двухсторонней связью:

  • Возможность контроля постановки/снятия шлейфов на охрану непосредственно на объекте
  • Возможность оперативной проверки состояния любого объекта с пульта
  • Сложность имитации сигналов системы
  • Сложность глушения сигналов объектовых приборов
  • Возможность оперативного воздействия на объектовый прибор с ПЦН (изменение паролей, установка времени входа на объект и т. п.)

Системы охраны с односторонней связью

Для многих случаев применение приборов с двухсторонней связью является экономически неоправданным. Для этих случаев в составе РСПИ “Иртыш - 3Р” есть объектовые приборы с односторонней связью – передатчики «Иртыш-112», «Иртыш-113». Передача извещений на ПЦН от таких приборов в условиях города осуществляется через концентратор «Иртыш-424» - прибор, принимающий извещения от передатчиков в асинхронном режиме, и передающий их на ПЦН в синхронном режиме. Передатчики имеют малую выходную мощность (0,5 Вт), что снижает их стоимость, а применение концентраторов увеличивает общую емкость системы. Однако, известно, что при большом числе передатчиков, работающих на одной частоте, начинаются проблемы в доставке от них извещений - глушение удаленных ближними передатчиками, взаимное глушение при равных условиях радиоканала и т.п. Поэтому количество передатчиков, работающих на одной частоте, и принимаемых одним концентратором, ограничено – не более 31. Для качественной работы передатчики, работающие на соседние концентраторы, должны иметь разные частоты передачи.

Для районов с малым количеством передатчиков (сельская местность, малые города и т.д.) возможна конфигурация Системы с приемом извещений от передатчиков «Иртыш-112», «Иртыш-113» непосредственно оборудованием ПЦН, без использования концентраторов.

Кроме того, для таких условий целесообразно использовать объектовые передатчики «Иртыш-113-433», которые работают в диапазоне радиочастот ISM (433 МГц), не требующем лицензирования. Однако, следует учитывать, что разрешенная мощность передачи в данном диапазоне не превышает 10 мВт, что часто приводит к необходимости использования выносных антенн с высоким усилением.

При наличии большого количества сосредоточенных объектов охраны (гаражи, квартиры), целесообразно применять линейные приборы «Иртыш-113Л», входящие в состав РСПИ «Иртыш - 3Р», и имеющие минимальную стоимость. Эти приборы передают извещения на ПЦН по проводам через линейный концентратор «Иртыш-424Л». Количество линейных приборов, приходящихся на один линейный концентратор, в зависимости от варианта исполнения, может быть 31 (питание объектовых приборов от концентратора) или 127 (независимое питание каждого прибора). Это также приводит к снижению стоимости охраны отдельного хозоргана, не лишаясь при этом достоинств двусторонней связи с ПЦН.

Охрана объектов через канал GSM

В состав Системы входит передатчик SMS «Иртыш-GSM», который подключается к центральному пульту Системы, и позволяет передавать извещения, приходящие от объектового прибора, на сотовый телефон хозоргана. Тип передаваемых извещений настраивается на ПЦН по желанию хозоргана.
