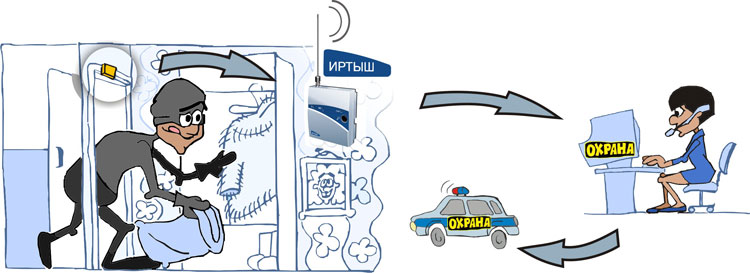

Главной трудностью, препятствующей внедрению систем радио-охраны среди частных охранных предприятий, является необходимость лицензирования используемых в работе радиочастот. Представленная ниже система охраны лишена этих недостатков
В стандартном варианте система состоит из 2-х подсистем – ISM (433 МГц) и GSM. Возможна поставка системы, состоящей только из одной из этих подсистем.
В подсистеме ISM для передачи извещений используется радиоканал в нелицензируемом диапазоне частот 433,92 МГц ±0,2 %, выходная мощность передачи 10 мВт; в подсистеме GSM - сеть сотовой связи стандарта GSM.
Оборудование центрального пульта (ЦП) состоит соответственно из 2-х частей.
Для работы подсистемы ISM состав оборудования такой:
- Радиостанция базовая
- Блок питания базовый
- Блок управления радиостанцией
- Антенно-фидерное устройство базовое
- Фидер снижения с малыми потерями длиной до 30 м
- Блок сопряжения с компьютером
- Программатор универсальный «Иртыш-П»
- АРМ оператора «Иртыш-3РМ» (АРМ офицера и АРМ администратора).
Блок сопряжения устанавливается рядом с компьютером. Все остальное оборудование может быть отнесено на расстояние до 2 км, для установки рядом с антенной (на чердаке, в лифтовом помещении и т.п.).
Для работы подсистемы GSM дополнительно докупается внешний модем GSM, который подключается к компьютеру по СОМ-порту.

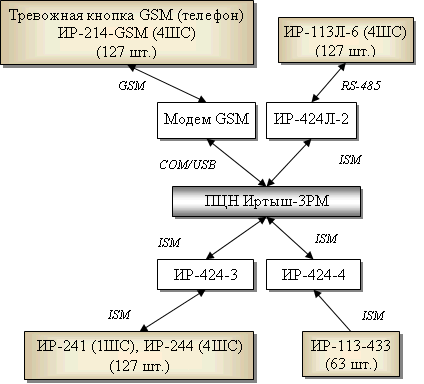

В подсистеме ISM ЦП производит обмен информацией по радиоканалу с концентраторами «Иртыш-424»
- Каждый концентратор производит обмен с объектовыми приборами и передает их изве-щения на ЦП. Количество объектовых приборов, обслуживаемых одним концентратором, зависит от типа последнего:
- Концентратор «Иртыш-424-3» производит обмен с объектовыми приборами - приемо-передатчиками «Иртыш-241» и «Иртыш-244» по радиоканалу в диапазоне частот ISM. Выходная мощность передачи 10 мВт. Общее число объектовых приборов - до 127.
- Концентратор «Иртыш-424-4» производит прием информации с объектовых приборов - передатчиков «Ир-113-433» по радиоканалу в диапазоне частот ISM. Выходная мощ-ность передачи 10 мВт. Общее число объектовых приборов - до 63.
- Концентратор «Иртыш-424Л-2» производит обмен с объектовыми линейными прибо-рами «Иртыш-113Л-6» по 2-х проводной линии связи RS-485. Питание объектовых приборов –220 В. Общее число объектовых приборов - до 127.
Подсистема GSM
В подсистеме GSM ЦП производит обмен информацией по СОМ-порту с модемом GSM. Возможное количество модемов на один компьютер – 3. Каждый модем производит обмен с объектовыми приборами и передает их извещения на ЦП. Количество объектовых приборов, обслуживаемых одним модемом – 127.
В качестве объектовых приборов GSM могут выступать:
- ППКОП «Иртыш-214-GSM»
- Сотовый телефон владельца, используемый как тревожная кнопка.
