"Иртыш 3Р" - Пожарная подсистема

Пожарная сигнализация

Достоинства:

  • адресная емкость 4096 объектов
  • использование частотного ресурса: UHF (430-470МГц), VHF (150-170МГц). Возможно использование частоты в диапазоне ISM (433,92 МГц), не требующем лицензии Минсвязи, при мощности передачи 10 мВт.

Состав

Пожарная подсистема входит в РСПИ «Иртыш-3Р» и состоит из следующих функциональных узлов:
  • пульт централизованного наблюдения ПЦН;
  • концентратор пожарный КОН;
  • прибор приемно-контрольный пожарный радиочастотный ПП.

Установка

Пожарные концентраторы устанавливаются на преобладающих высотах местности. Количество концентраторов должно быть таким, чтобы сигнал от любого объектового прибора принимался, как минимум, тремя концентраторами. При установке объектового прибора ис-пользуется специальный режим работы ПЦН, позволяющий контролировать это условие.

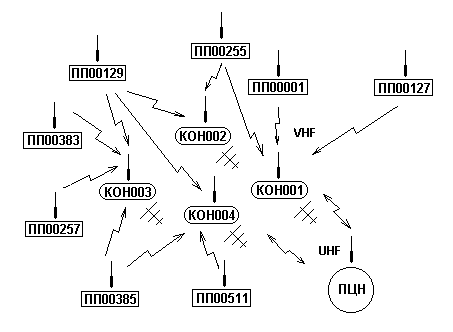

Состав пожарной подсистемы

Концентраторы имеют адреса с 1 по 255.

Объектовые приборы имеют адреса с 256 по 4095.

ПЦН состоит из приемопередатчика на частоту UHF (430…470 МГц) с выходной мощностью до 10 Вт, работающего на коллинеарную всенаправленную антенну. Возможно исполь-зование частоты в диапазоне ISM (433,92 МГц), не требующем лицензии Минсвязи, при мощности передачи 10 мВт, и использовании базовой антенны с высоким коэффициентом усиления.

Объектовый прибор "Иртыш-112П" – передатчик на частоту VHF (150…170 МГц), имеет выходную мощность 0,5 Вт, снабжен штатной штыревой антенной, с возможностью подключения выносной антенны. Отслеживает состояние 2 входов – «Пожар» и «Неисправность». Подключается к внешнему ППКП типа «Вэрс», «Нота». Напряжение питания 12 В, потреб-ляемый ток 400 мА (при передаче).

Объектовый прибор "Иртыш-113П" – передатчик на частоту VHF (150…170 МГц), имеет выходную мощность 0,5 Вт, снабжен штатной штыревой антенной, с возможностью подключения выносной антенны. Обслуживает 2 пожарных шлейфа сигнализации с программируемой гибкой тактикой работы (возникновение извещения «Пожар» при сработке обоих шлейфов, сброс извещателей и т.д.). Имеет встроенный РИП. Питание 220 В, потребляемая мощность 5 Вт.

Концентратор "Иртыш-424П" состоит из приемопередатчика на частоту UHF (430…470 МГц) с выходной мощностью 4 Вт для связи с ПЦН, и приемника на частоту VHF (130…170 МГц) для приема объектовых приборов. Как приемопередатчик, так и приемник подключаются к выносной антенне. Для связи с ПЦН возможно использование частоты в диапазоне ISM (433,92 МГц), не требующем лицензии Минсвязи, при мощности передачи 10 мВт, и использовании выносной антенны с высоким коэффициентом усиления (логопе-риодической или «волновой канал»). Имеет шлейф для самоохраны. Питание – от внешнего РИПа напряжением 12 В, ток потребления 2 А (при передаче).

Принцип работы

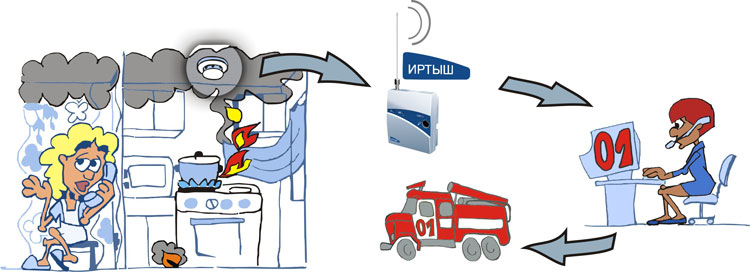

При возникновении тревожного извещения «Пожар» или «Неисправность» объектовый прибор передает его на обоих частотах VHF. Это извещение для надежности принимается несколькими концентраторами, после чего они передают его на ПЦН на частоте UHF. По-следний, приняв извещение от одного из концентраторов, передает подтверждение о приеме всем концентраторам. Таким образом, происходит надежный прием извещения с минимальной загрузкой канала связи.

В процессе работы объектовые приборы периодически передают тест-сигналы для контроля работоспособности. Период тест-сигналов программируется от 10 до 2550 мин с дис-кретностью 10 мин (по умолчанию равен 240 мин). Период зависит от количества объекто-вых приборов (чем их больше, тем период должен быть больше).
