Иртыш-GSM. Настройка GPRS

Прошивка версии 7 (Централизованная система охраны)

Отличия от версии 6:

  1. Новая возможность работы на ПЦН - через Интернет-соединение (GPRS), позволяющая осуществлять самый полный контроль охраняемого объекта, в том числе - постановка прибора на охрану с центрального пульта.
  2. При работе в стандартной системе GSM на 3 модема значительно увеличивается количество объектовых приборов при том же времени контроля («теста»).
  3. Работает только в системе «Иртыш-3РМ». Работа в системе «Иртыш-3Р» не поддерживается.

Настройка прибора для работы в системе «Иртыш-3РМ»

Прибор «Иртыш-GSM» с версией прошивки 7 имеет 3 способа доставки сообщений на центральный пульт:

  1. Через GPRS-соединение (Интернет)
  2. Через короткие сообщения (SMS)
  3. С помощью звонков (дозвон)

При программировании прибора сначала нужно выбрать конфигурацию центрального пульта:

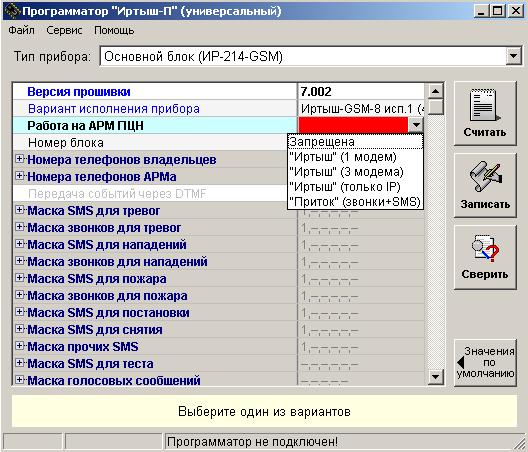

Рисунок 1. Выбор конфигурации ПЦН.

В параметре «Работа на АРМ ПЦН» возможен выбор следующих вариантов:

  • Запрещена. Выбирается при работе только на телефоны владельцев
  • Иртыш (1 модем)
  • Иртыш (3 модема)
  • Иртыш (только IP)
  • Приток. Используется при работе на ПЦН «Приток-А» компании Сократ

При выборе одного из трех вариантов работы «Иртыш…» становится доступным пункт «Настройка GPRS», где можно настроить канал GPRS в качестве основного. Притом для варианта «Иртыш (только IP)» этот канал является единственным, и потому обязательным в настройке. В других случаях GPRS можно не использовать, ограничившись SMS и дозвоном в качестве основных способов доставки извещений.

Параметр Номер блока состоит из шести цифр. Параметр должен соответствовать номеру концентратора и номеру блока в системе «Иртыш-3РМ». Так, 001023 означает: концентратор 1, блок 23.

Использование GPRS в качестве основного канала связи

В случаях, когда GPRS-соединение активно (устойчивая связь), информация передается только этим каналом. Звонки и SMS используются только в случае неполадок с Интернетом на центральном пульте или на самом приборе охраны.

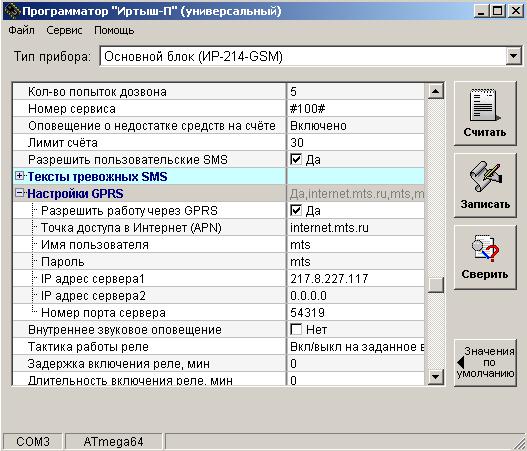

Рисунок 2. Настройка GPRS

При программировании прибора необходимо установить следующие параметры:

  • Разрешить работу через GPRS: Да
  • Точка доступа в Интернет, имя пользователя и пароль должны быть прописаны согласно данным вашего оператора сотовой связи. На рисунке 2 показан пример для компании МТС.
  • IP адрес сервера 1: Здесь должен быть прописан постоянный (статичный) IP-адрес вашего компьютера. Статичный адрес Вы должны получить у Вашего провайдера, обеспечивающего интернет-связь (услуга может быть платная).
  • IP адрес сервера 2: Если для надежности работы вы используете на ПЦН второе дополнительное сетевое подключение (например, через еще одну сетевую карту или 3G-модем), то укажите его IP адрес здесь. Если достаточно одного – оставьте нули, как это показано на рисунке 2.
  • Номер порта сервера: 54319 (как на рисунке)

Не забудьте выбрать тариф, наиболее подходящий для работы с Мобильным Интернетом. Месячный трафик для одного прибора составляет примерно 10 мегабайт.

Звонки и SMS в качестве способа доставки сообщений

Если используется вариант АРМ в конфигурациях Иртыш (1 модем) или Иртыш (3 модема), необходимо настроить маски звонков и SMS при различных событиях, а также указать правильно номера телефонов АРМ (один или три, соответственно) и период теста. Здесь все идентично настройкам для прошивки версии 6.

В каждой маске требуется поставить галочку напротив пункта «Номер АРМ», если вы считаете этот тип сообщения важным и достойным траты денег на сообщения SMS.

Следует помнить, что при использовании GPRS в качестве основного канала, звонки и SMS не задействуются, пока Интернет-соединение устойчиво.

Настройка в программе АРМ оператора

Сначала необходимо обновить программу (файлы Guard_M.exe и GuardSet_M.exe) и скопировать в основной каталог библиотеку для работы с GPRS - GPRSSrv.dll.

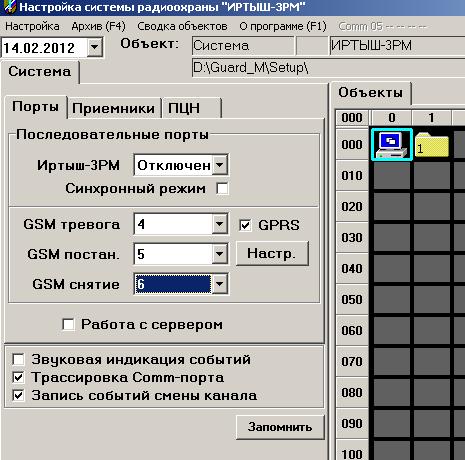

Рисунок 3. GuardSet

На рисунке 3 показана конфигурация портов при использовании системы «Иртыш-3РМ» с 3 модемами и каналом GPRS.

Настройка последовательных портов:

  • Иртыш-3РМ: выберите «Отключен», если вы не используете радиосистему. Иначе – COM-порт, через который подключен центральный пульт
  • GPRS: Поставьте галочку, если предполагаете использовать канал GPRS
  • GSM тревога, постановка, снятия: Номера COM-портов, через которые подключены соответствующие GSM-модемы. Если используется один модем, то он обозначается GSM-тревога (остальные - отключены).

Требования к Интернет-каналу

Для того чтобы приборы могли работать с ПЦН по каналу GPRS, необходимо обеспечить надежное устойчивое Интернет-соединение на компьютере оператора. Главное условие – IP адрес должен быть статическим (постоянным). Запишите его, а затем используйте при конфигурации объектовых приборов «Иртыш-GSM» в качестве параметра IP адрес сервера 1.

Если необходимо увеличить надежность Интернет-канала, можно подключить дополнительное Интернет соединение со вторым статическим адресом IP адрес сервера 2, который так же используется для настройки приборов охраны.

Добавление объектов

В системе Иртыш-3РМ используется иерархия «концентратор - объектовый прибор».

После того, как в поле объектов верхнего уровня вы введете устройство GSM-1(Модем), внутри этого поля можно разместить объектовые приборы Иртыш-GSM.

Приборы с прошивкой 7 вводятся выбором в поле «Устройство охраны» строк ИР-GPRS-8 (8 шлейфов охраны) или ИР-GPRS-4 (4 шлейфа охраны).

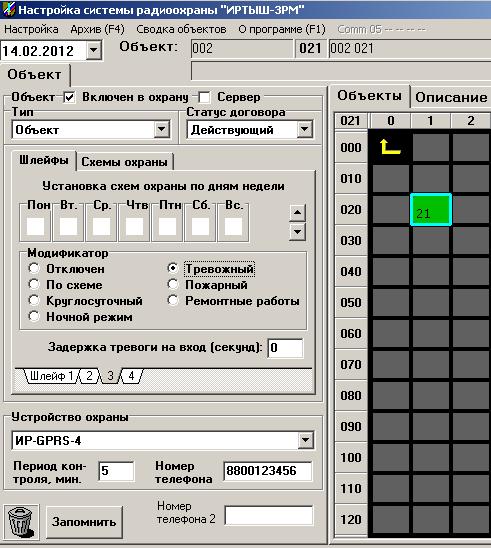

Рисунок 4. Добавление прибора Иртыш-GSM

На рисунке 4 изображен ввод в систему прибора «Иртыш-GSM-8.1» (4 шлейфа охраны). Как было сказано выше, данный прибор вводится в программу как ИР-GPRS-4.

  • Модификатор шлейфов требуется установить в соответствие с их назначением на объекте – «По схеме» (охранный), «Тревожный» или «Пожарный».
  • Период контроля должен быть в 2 раза больше «Периода теста» на приборе или равным нулю, когда контроль за работоспособностью объекта не ведется. Следует отметить, что в режиме GPRS прибор отправляет сообщения о своем состоянии 1 раз в минуту.
  • Пропишите номер телефона, если ПЦН оборудован хотя бы одним GSM-модемом. Номер телефона 2 следует заполнить, если «Иртыш-GSM» оснащен двумя SIM-картами
  • Номер прибора (на рисунке - 21) и номер концентратора используйте для задания номера прибора при его программировании (см. выше)

Дополнение

Изменение в индикации прибора.

Когда Иртыш-GSM подключен к ПЦН по каналу GPRS, светодиод питания притухает 1 раз в секунду.
