Проблемы при работе передатчиков в сельском варианте ЦП "Иртыш-3Р"

Основные проблемы работы системы охраны «Иртыш-3Р» в «сельском» варианте состоят в том, что количество передатчиков «Ир-11х» превышает 31.

Каждый прибор охраны периодически выходит в эфир с тест-сигналом, для того, чтобы при обнаружить отсутствие прибора при его неисправности или краже. Передача происходит на 2-х частотах в диапазоне VHF (150-170 МГц, назовем их F4 и F5 в соответствии с номерами каналов на «Motorola GM-300»). Период передачи зависит от номера прибора и в среднем составляет 2 минуты. Этот параметр программируется в передатчике и по умолчанию =2 мин. Этот период оптимизирован для работы на охранный концентратор «Ир-424-1» при количестве приборов охраны – 31 шт. Передачи происходят асинхронно (в любое время), и, естественно, передачи от приборов охраны постоянно накладываются друг на друга в эфире. Поэтому в концентраторе допускается 2-3 «неприема» тест-посылки от прибора, что соответствует времени «неответа» около 10 минут.

В «сельском» варианте системы охраны «Иртыш-3Р» передатчики могут работать непосредственно на оборудование центрального пульта (ЦП). При количестве передатчиков до 31 и периоде тест-сигналов 2 мин. проблем обычно не возникает. При дальнейшем увеличении числа передатчиков тест-сигналы начинают накладываться все больше, затрудняя прохождение событий, и при числе около 100 практически полностью забивают эфир. Кроме того, при использовании в оборудовании ЦП радиостанции «Моторола» проблема усугубляется тем, что прием передатчиков происходит в режиме сканирования каналов, что приводит к потере до 40% информационных посылок от приборов.

Для решения этой проблемы нужно при программировании увеличить в приборах охраны «период теста» до 10-15 мин., а в настройках системы на ПЦН увеличить «период контроля кнопок» соответственно до 40-50 мин. Но даже в этом случае число передатчиков не должно быть больше 100.

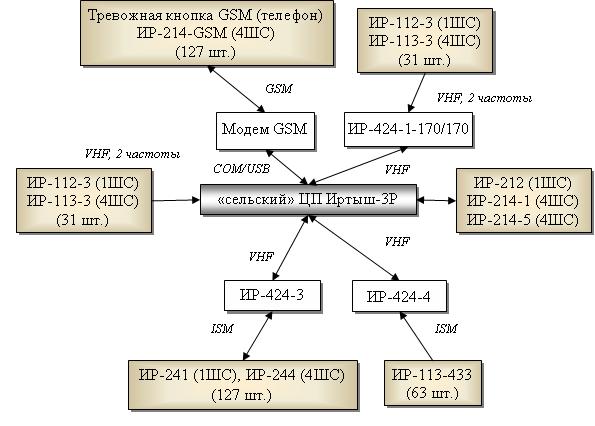

система охраны в сельской местности

Другие варианты построения системы охраны:

  1. Использовать новое оборудование ЦП «сельского» варианта. Это 2 блока, один из которых – 2-х-канальный приемник приборов «Ир-11х», второй – приемопередатчик для работы с приборами «Ир-21х». Это значительно увеличивает время и вероятность правильного приема передатчиков.
  2. Использовать охранные концентраторы «Ир-424-1-170/170». Концентратор производит обмен с ЦП на частоте работы приемопередатчиков (каналы 1…3 на «Motorola GM-300»). Прием передатчиков производится одновременно (без сканирования) на паре частот F6, F7 (эти частоты должны отличаться от F4, F5!). На каждый такой концентратор можно «нагрузить» 31 передатчик, перепрограммировав им частоты с F4, F5 на F6, F7. В системе можно поставить до 20 таких концентраторов, но тогда придется искать нужное количество частот (обычно доступны частоты, выделенные по всей России под системы «Струна-3»).
  3. Использовать не передатчики, а приемопередатчики «Ир-212/214». Их количество в этом варианте системы может быть до 1000 шт!
  4. Если невозможно найти частоты для п.2, можно использовать нелицензируемые диапазоны – 433,92 МГц и GSM сеть. На рисунке показано их использование.

Более подробно по техническим вопросам и по ценам Вы можете проконсультироваться по т. (3812) 60-76-44.
